這個產品就是與蝶閥本匹配的一個產品了，有人說是蝶形法蘭，那也有人說是蝶型法蘭。其實意思是一樣的。客戶有時是自己來匹配的法蘭盤，而更多的時候，一些熟悉的客戶不想自己這樣的麻煩，也知道我們是專業的生產蝶形法蘭的工廠，就把蝶閥的形式給說出來，然后由我們來匹配的。其實也不是很麻煩，這要得益于對于閥門的了解。什么樣的閥門匹配什么樣的法蘭，或者是焊接的閥門就不匹配配件的。因為直接焊到管道上就是完成了安裝了。再有的卡夾式的，更是不需要和焊條打交道了。比如一些溝槽的管件上面，使用的就是這種的。是屬于一種鑄鐵的產品的。

        認真來說這個蝶形法蘭規范很尷尬，翻遍了標準中的書本，找不到此類法蘭的明確的規定。不過現實之路確有這個產品的規范存在的。以至于說到一些標準的網站上去查詢。也不會有什么結果。因為他就是這樣的，說另類也另類，說不另類。也是可以作為正常產品來看待的一種法蘭產品。所以有時候一些單位要求標準時，只能是按照所要求的國標或者化工標準來說。大不了再加上一個不咸不淡的加工成蝶形法蘭的字樣。至于說這個蝶形法蘭的止口加工多少，也是一個書本上沒有的。原本就沒有這個產品。只是根據實際的需要衍生出來的一種實用的產品。也許在之后的歲月之路，會有相關的機構把這個標準給加上去的。可能到時候就會有這樣的一個化工或者國標也好之類的蝶形法蘭標準規范的存在的。規定其實也沒有什么太難的，無非就是規定一個產品的止口的深度。并且給這個產品一個名分罷了。不過希望還是能夠正規的規范一下好。這樣生產或者說是驗收全是有據可查的。說來挺好笑的，感覺這個蝶形法蘭似乎是一個庶子一樣的。不怎么受待見。但它又是在現實之路確實存在的一種產品。在現實的安裝使用中經歷的多了，這些事情也就司空見慣了。所以說客戶在需要的時候，或者在驗收的時候，對于這類的蝶形法蘭產品也只是按照普通的一個產品來進行驗收與檢測的。當然根據這么多年的實施經驗，對于這個產品的直口它的寬度以及它的深度。也都是沒問題的。

        數量少了看不出什么來的，但是如果說數量多了，單純的從止口這個角度來說，也是占用成本的。止口上面的內徑邊緣是比著普通產品是有厚度的，鋼管頂到止口的位置，這是和平焊法蘭一樣的位置的。這個位置的車床加工是有人工費用的。加工下來的鐵屑的銷售成本也不是太過于合算的。所以這個產品算下來成本比平焊的產品高一點兒的。這一類的止口還是比較好加工的，比一些燕尾槽及槽鋼槽好加工多了。等于就是一個L形式的止口的形式。

       實際上像蝶形法蘭這種產品，只是在用焊條進行法蘭和鋼管進行連接這樣的一種情況下，有的像一些其他的材質，比如說像PPR或者PE以及玻璃鋼等等諸如此類的一些產品，它是沒有這個叫法的，也沒有這種產品。說問題本質上，這個蝶形產品也就是說為了讓密封面接觸的更多一點兒，就是起到這樣的一個意思。而一些塑料的制品就是前邊咱說的pe或者說PP r以及玻璃鋼，它可以一次成型的就做出來的法蘭和鋼管都能連在一起這樣的進行生產和這種用焊條進行焊制的產品不是一種生產的類型。不過說是蝶形法蘭產品，較比的平常的產品稍微的有點兒費工廢料罷了，其他的倒也沒什么，但是所費的這個工所費的這個料始終也是以這個成本的形式體現在這個價位上的。不能說蝶形法蘭產品原材料多用了，然后人工費多用了，到之后價位還一樣，那除非就是定的這個價位。能夠承受，否則在一個和平焊法蘭產品起點的狀態之下，這樣的一個產品價位我肯定會。略高一些的，至于說你不想讓這個價位稍微的高點兒，就想著比平焊的產品甚至要低一些，你就是想著搶占這個市場，就是想著說啊，不掙錢，甚至說虧點兒唄，就當做宣傳了，這個也無所謂，無可厚非，畢竟個人的經營模式不一樣，每個工廠跟每個工廠之間的性質不一樣。

        影響到蝶形法蘭產品密封的因素有下面的幾點，一個是螺栓擰的太緊了，也就是說這個螺栓在和法蘭產品在一起的時候這個工人太實在了，并且干活沒什么經驗，他把這個螺栓跟螺母之間擰的太緊了，幾乎都要快脫扣的那種狀態都不能動了。這樣也是不合適的，因為要預防這個法蘭接頭產品之間它有一定的這個震動，就是指的這樣的一個意思，如果用到書本上的話，就是說適當的預緊力注意啊，這個預警力就是說你流出來的那個富裕量。這點兒量可以保證法蘭墊片在工作的時候還留有一定的密封水線這個意思呢，也就是說留有一定的量，留有一定的余地讓這個產品或者是突然的震動一下，不至于讓這個法蘭產品發生破壞密封的現象，就是指的這樣的一層意思。包括說管道上的面的可去撓橡膠軟接頭。還有補償器甚至說我們工廠生產的那種漲力彎管都是為管道突然出現了震顫而出現的收縮讓管道出現損害而出現的產品。有這樣的一個彎管兒，起碼就把這個損害降到了最低，甚至消滅于無形。所起到的作用是一樣的，只不過有大有小罷了。

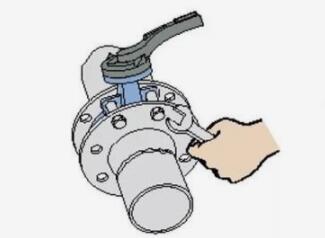

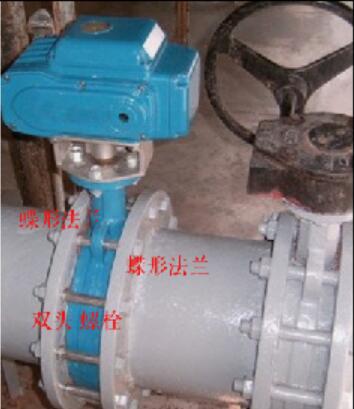

        接下來的這個圖片就是對夾蝶閥的一個安裝示意圖。這上面很明白的產品顯示了安裝部分，應該處于的位置。有螺栓也有管道，管子焊在法蘭上，法蘭中間夾著的蝶閥，然后是用雙頭螺栓連接在一起。也有就是使用單頭的六角螺栓來進行安裝的。其實作用也是一樣的。當然這兒說的是對夾式的產品，如果是產品本身自帶法蘭的，是叫做341這樣的一種連接方式，如果看到這樣的一種連接方式，不管他是橡膠密封的或者是金屬硬密封的蝶閥產品。都是配相應的壓力的普通法蘭產品就可以了。圖片中所展示的這個閥門兒叫做電動蝶閥這是說他的驅動方式。有手柄進行。驅動的，也有渦輪驅動的。這個則是遠程的。來操縱它上面的電動裝置來進行打開或者關閉的一種蝶閥產品。這樣的閥門在進行操作時，不用到到現場就行的。電路連接到了閥門上，在控制室里面就能時間閥門的開啟和關閉了。如果和是否采用蝶形法蘭產品在下面的章節中有說明。



     這些先放一下再說，先來介紹一個這個蝶形法蘭產品，這與蝴蝶是沒有任何的關系的。只是匹配蝶閥的一個管道配件的法蘭接頭。和普通產品略有區別。材質無關。無論什么標等也要和管子相匹配。如果強拉上一個關系，那也就是說。蝶閥很象蝴蝶的翅膀，這也是一個由來吧。至于說蝶形封頭那樣的一種管道焊接配件產品他的外形看起來就像一個巨大的碟子。那是很形象的。其實像今天我們這個頁面兒里邊兒介紹的產品。和翩翩起舞的美麗的蝴蝶沒有啥太大的區別，只是跟蝶閥配套，所以有這樣的一個叫法。也可以叫做是蝶閥法蘭的。材質也是和普通的產品一樣的,普通的有什么材質,那蝶形法蘭也是有什么樣的材質的。

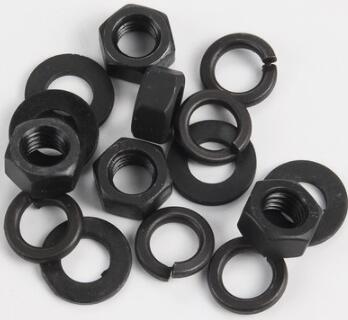

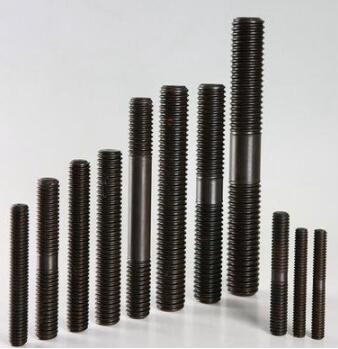

       在螺栓的匹配上，也是有講究的，對夾式的用的螺栓是雙頭螺栓的。就是兩頭有絲扣，兩頭全有螺母的一種螺栓的形式，是專門與蝶形法蘭相匹配的。這種螺栓有鍍鋅的也有原色的，不過在現實的銷售之中，原色的雙頭螺栓多的。規定是兩片蝶式法蘭加上蝶閥，用雙頭螺栓給穿起來，再加上兩個平光墊，有些地方還要求加上彈簧墊，這要視情況而定的。把兩頭的螺母擰緊了，露出來大約的2-3或者4-5扣吧，這樣是合格的，螺母因為螺栓太短了，擰上的之后螺栓露不出來。這樣也是不合乎規定的。 螺栓是有等級的，常用的就是4.8級這樣的一種常用的雙頭螺栓。標配就是一根雙頭螺栓 ，兩個螺母，兩個平墊，有時候再匹配上兩個彈簧墊。不過也有一些客戶要求的等級比較高，比如像8.8級或者12.8級的螺栓，當然它有所要求的法蘭產品的材質也是不一樣，甚至于一些合金的法蘭。他所匹配的螺栓也都是要加工定做的。比如說是35CRMO的這樣的一個材質。就是很硬的耐高溫的的一個材質的。

        螺栓對于法蘭產品的密封性也是起著一個影響性的作用的，它算是一個比較重要的一個原因，法蘭產品，如果上的時候使勁兒太大，用官方的說法叫做預緊力加大，那就容易把里邊的墊片給壓壞了，或者給擠出來，這樣也就造成了法蘭產品的泄露。可是預警力不夠，也是起到同樣的一個作用，這就像說人與人接觸一樣，不可以太過，也不可以不夠。太過則容易發生狀態，不夠自然是，像這個法蘭產品的預警力一樣，沒有擰緊，也起不到相應的密封作用。

       蝶閥也是多種多樣的，常見的有71形的，也有341形的，也有61形的等。有對夾的，也有法蘭盤的。而蝶形法蘭匹配的就是這樣的71的產品了。對夾，就是兩片法蘭盤把一個蝶閥夾到中間，然后用雙頭螺栓把法蘭盤給固定住，這樣就完成了連接了。當然是法蘭盤一頭是焊接在管子上的。在匹配上，只要是71的蝶閥，就是要匹配蝶形法蘭的。而如果說是341的這樣的一個字樣的閥門，就可以且普通的產品來匹配就行了。這是因為71就是表示的是卡夾式的產品，而341則是一個法蘭蝶閥，也就是蝶閥本身上有法蘭盤的，用普通的法蘭匹配就可以了。通常就是匹配的板式平焊鋼制管法蘭，PL形式的。蝶閥如果說是9開頭的，這就是電動的。而電動只是一個方式。當然還有一些氣動的， 這樣的產品的還有的就是蝶形法蘭產品的選配，要看后邊是961或者是941，941就是表示是法蘭連接的。而61就是焊接的一個表示的方法了。也就是說，61形式的蝶閥和我們的蝶形法蘭就是絕緣了。直接焊在管子上，就不用什么法蘭來連接了。不過這個也是分使用的位置的。法蘭連接有其好處，而焊接也有它的獨到的地方的。這是根據實際的需要來做訂單的。

       所以說，做焊接管件，也要有一些閥門的知識的。不然，客戶把閥門丟給我們，讓我們去按型號配法蘭，如果不懂閥門，那就會讓客戶失望了。不懂裝懂也會給自己帶來諸多的麻煩的。努力學習，多知道生產方面的道理，多學習管件方面的知識，多知多懂。能夠給出用戶的一個意見，讓用戶感覺和我們的合作很順暢。
也許可以這樣說，我們是做蝶形法蘭的，我們不是生產閥門的工廠，那我試問一下，那客戶是喜歡與哪一個類型的蝶形法蘭工廠打交道呢？所以說只要是和我們工廠的產品相關的知識，就是要多知多懂的。其實起初也是不明白的。但是隨著工廠的年齡的增長，銷售和生產的蝶形法蘭越來越多，所以這方面的知識也是隨之水漲船高的。活到老，學到老，隨時豐富自己的專業知識。認真的來說，盡管說有這樣的一個產品，但是規范中的標準沒有在冊的。不象化工標準
HG20593或者說是機械部81-15或者是國標GB/T9119(現在沒有9119了，新的規范就是9124了。）產品中對于產品標注的那么的相識。

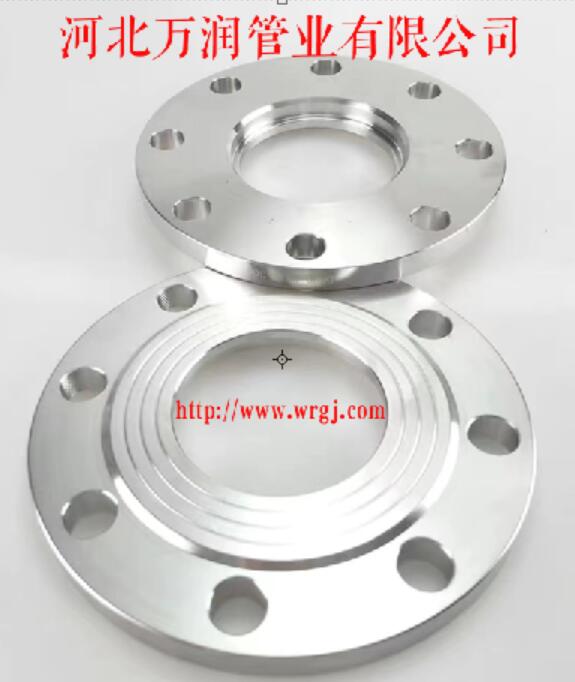

      蝶形法蘭的水線是需要有的。這個是在常規的一個說法上，或者是規定上是這樣的，但是客戶如果有要求，就是說這個水線不需要。其實要是按照法蘭規范上來說。也可以沒有，但是不過已經大家習慣了這種有水線的法蘭產品的。那就是另當別論的一件事情了。現在的產品的規定上面是不帶有水線的，都是這樣，密封面屬于一個平板的狀態。但是大家對于這個有水線這個狀態已經習以為常了。所以現在的產品上也帶有這個密封水線。一種相約成俗的生產和安裝使用方法。      法蘭產品有些單位是需要試件的，那么什么是試件呢？其實就是在用鍛件來做這個產品的時候，鍛件的原材料要求是和產品是同一個批次的。直觀上看到是沒有什么的。就是一段直徑約5公分長約40-50公分的鋼棒，這是直觀上來看的。其實就是一個鍛出來的小棒這樣的一個東西，隨著一批貨物交到用戶的手中的。客戶用這樣的一個試件來做實驗。看看各方面的數據是否合格。化學成份之類的也是要合格的。不合格不行，本來就是要化驗這樣法蘭的，不過產品做為一片一片的產品不方便進行測試，所以在這樣的情況之下，就是要化驗這個試件的，試件的意思就是實驗用的零件。工廠就是要把這個試件的數據隨貨走的。然后到了客戶那里，用戶可能找一個第三方，再者是自己有這樣的實驗基地，實驗室這樣的地方。對這個實驗的試件進行檢驗，合格了之后這一批產品進行使用。產品的驗收是首先目檢。用眼睛直接看，這個時候看出來有問題，那其它的也不用檢驗了。看到是干凈的表面，細膩的感覺。然后再進行一些其它的檢驗。

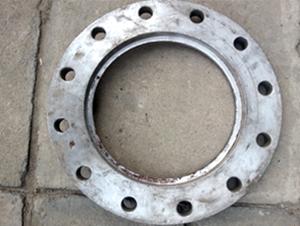

       簡簡單單的說一下蝶形法蘭的與平常的產品的區別吧，就是說蝶形法蘭是有止口的。這個止口是說在法蘭盤的后面是和平常的平焊法蘭是一樣的，把管子可以插到這里面進行焊接的。而這個止口，是不到頭的。也就是到一多半這樣個樣子。這個內徑是管子的尺寸略大一些，就是讓管子放入后可以微微的調動，以便于更好的調整焊制的位置。有密封面的那一平面，也就是我們經常說的法蘭面那兒，是一個正好的內徑，也就更100的法蘭盤正好就是100的，這樣的一個意思是正好和蝶閥的內徑尺寸相配對兒的。

        可以總結一下，就是說蝶形法蘭可以用到普通的閥門上面。只有益處的。不是說普通的產品不好，而是說保險系數高一點。就事論事，屬于個人的觀點。這里就是百花齊放，全可以說說自己的觀點。當然主要就是以規范為準的。以用戶的要求做為指標的。如果按我們這個觀點，全部平焊的產品全換成蝶形法蘭就得了吧，其實就是感覺上管子沒有觸及到密封面這個位置這樣的一種比較有保障的感覺。

       有些工地上對于蝶形法蘭的產品看的很淡，說是和平常的法蘭盤沒有什么太大的匹配。應該是機械標準就是機械的，應該是化工或者國標也是一樣的，這全看使用者的眼光了。不過就生產者來看，差別確實不大的。一般說一蝶形法蘭的規格是從40開始的，因為這個閥門就是從40開始的。zui大的可以到2米的，只要平焊的產品有多大的，閥門有多大的，那蝶形法蘭也會有多大的，前面加工出來DN的內徑，后面留上止口，這就是蝶形法蘭了，其實這也是一種非常普通的法蘭盤產品了。

       蝶形法蘭產品的加工的時候，這些工人都需要是老工人操作熟練，并且也都經過了相關的技能培訓。像我們工廠里邊剛來了新工人，是不會讓他立馬就上手干活的，除非是經過我們的檢驗，檢驗的方法也很簡單，其實就是讓我們的這個老工人看他干活怎么樣，比如說這個人是原來就是。車法蘭的一個車工，我們也會對它進行一個產品的試驗，看它加工的時候操作熟練程度以及對于安全的重視程度，比如說在蝶形法蘭工廠里邊開始施工的時候，他有沒有戴手套，有沒有帶安全的這個措施，如果這些措施沒有上手，我們是不會讓他進行一個實際的操作的，因為我們深深的知道，這個安全是大于一切的一個安全，一個防火防電等等的，這方面都是要放在心頭的，讓工人們有一個。安全健康的工作場所進行產品的操作，贏取他們自己的利益。也給工廠帶來相關的利潤。所以我們就是要交給工人們正確的操作的方法以及相關的安全方面的知識規定了，能做什么不能做什么。這樣可以提高我們蝶形法蘭工廠里面的工作的質量。存在的一些隱患都給扼殺在苗的狀態。



        我們是生產蝶形法蘭的工廠，我們已經生產了很多年了。之所以今天的網頁很平淡，沒有說一上來就說我們工廠如何好，因為我們知道，用戶的好評價才是口碑，那是無價的金牌。自己說只是自夸，客戶的認可是追求。并且求穩求好。價位加上服務。在我們的心中，客戶永遠是上帝，我們只有認認真真的為用戶服務，才可以發展壯大的。

       我們的產品怎么暢銷，我們心中有數，站在一個起跑線上，我們拼的是質量和價位，如果 不那是我們的淡定，由于淡定，我們會生產出更好的蝶形法蘭產品來的。
